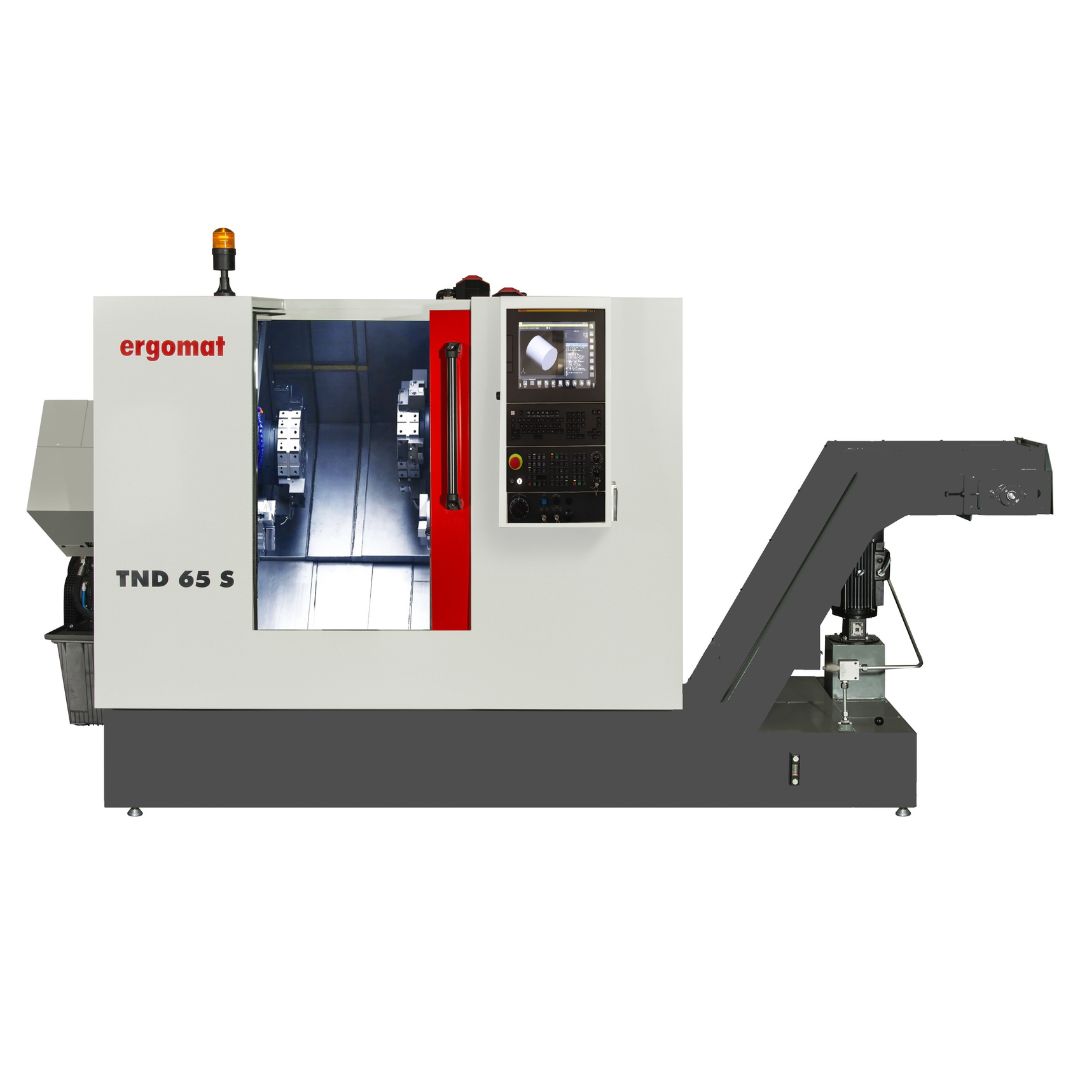

TND-S
Centro de torneado con subhusillo
- Barramento inclinado a 60°
- Carro transversal y carro cosubhusillo sobre guías lineales de rodillos de alta precisión

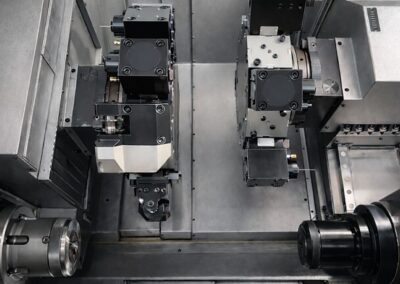

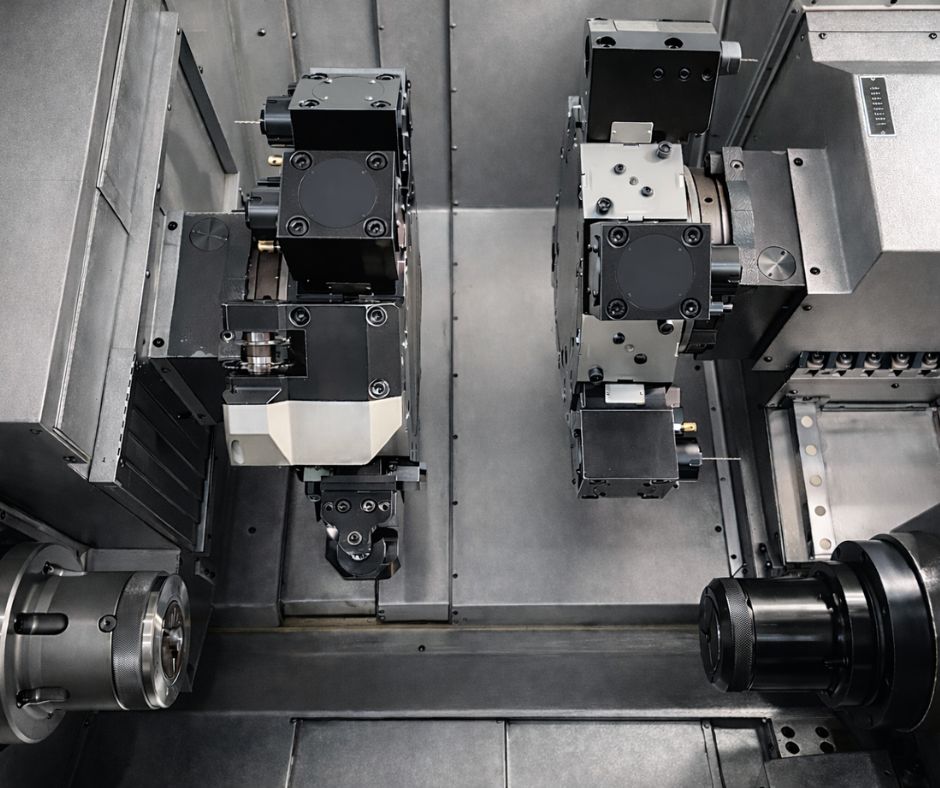

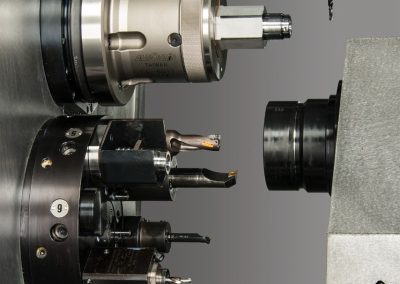

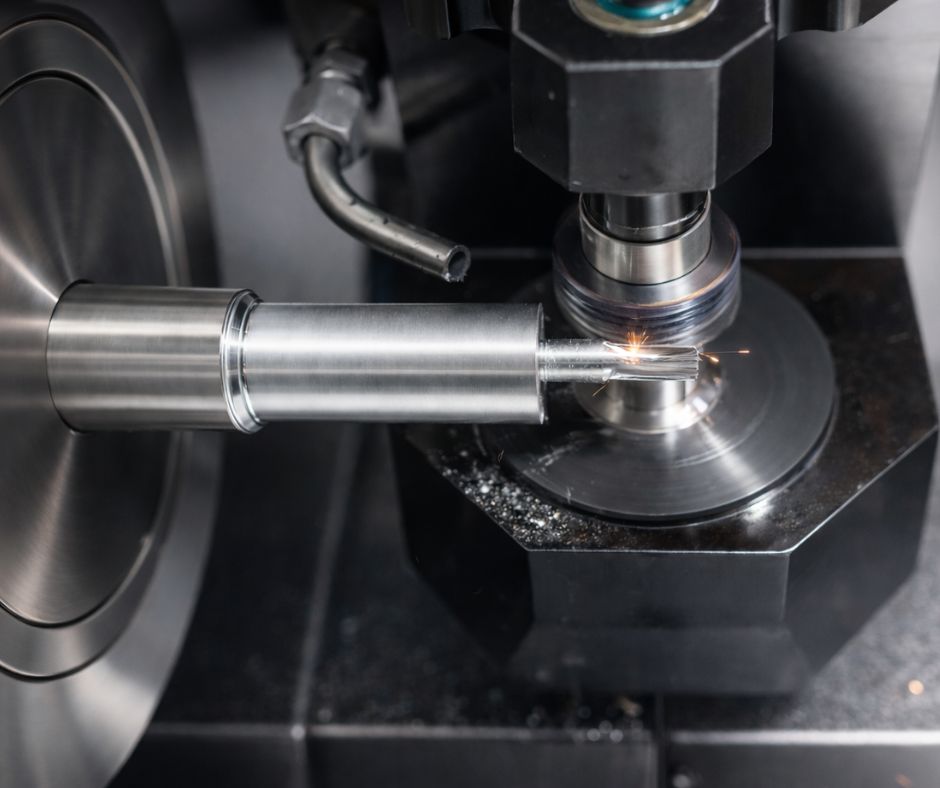

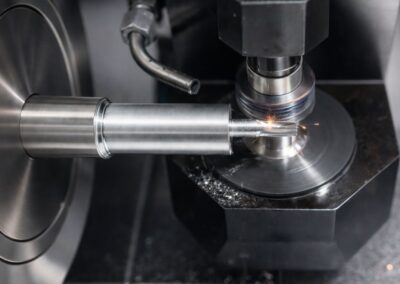

- Torreta superior servoaccionada con tambor portaherramientas de 12 posiciones para herramientas fijas y motorizadas*
- Torreta inferior servoaccionada, con tambor portaherramientas de 8 posiciones, para herramientas fijas y motorizadas*
- Husillos esfericos de recirculación y guías lineales de rodillos de alta precisión: el accionamiento se realiza mediante servomotores que actúan sobre husillos esfericos

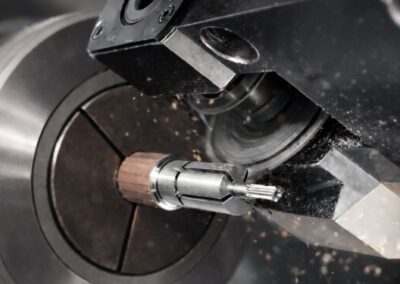

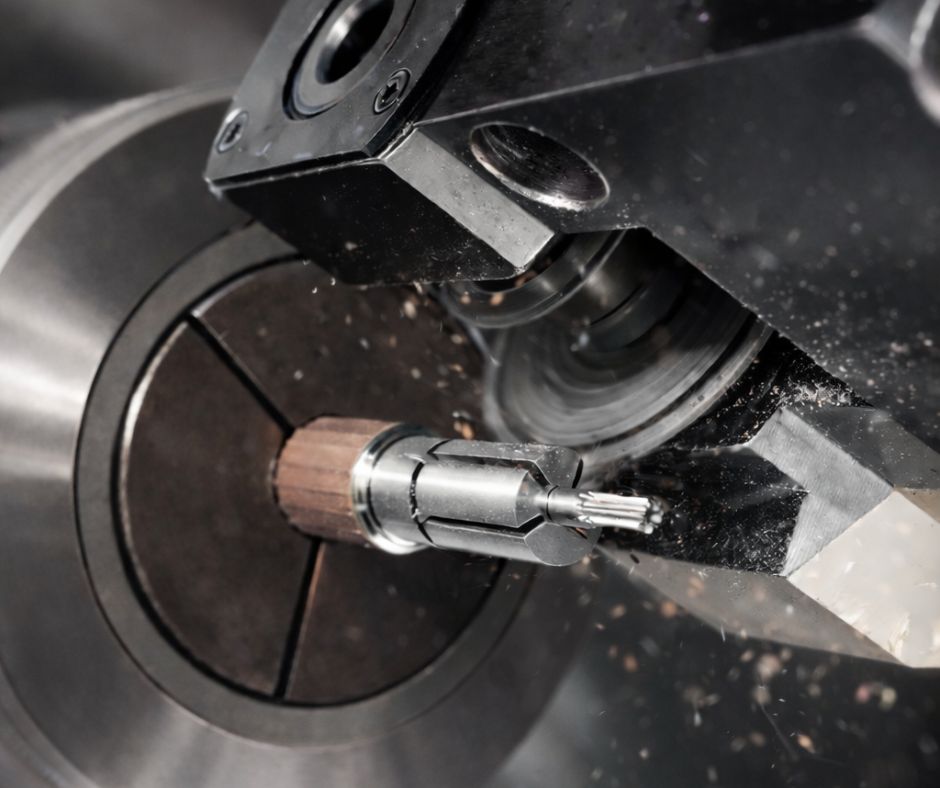

- Husillo principal con paso para barras Ø42/65*mm
- Contrahusillo con paso Ø30mm

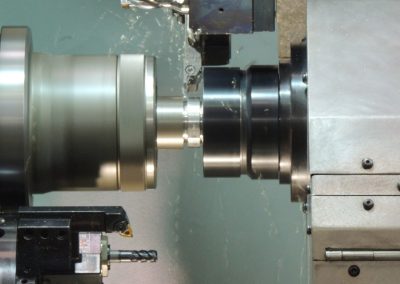

- Eje C en husillo principal y contrahusillo
- Sistema de refrigeración del fluido de corte a 6 bar de presión (20 bar*)
- Transportador de virutas extraíble integrado en el depósito de refrigerante
- Dispositivo de separación de piezas compuesto por separador y transportador de piezas con salida en el lado izquierdo de la máquina
- Interfaces para aplicação de magazines de barras
- Máquina compacta por sus dimensiones exteriores, que ofrece un gran ahorro de espacio, pero con un generoso campo de trabajo
- Diseño enfocado en el confort operativo y la protección del medio ambiente.
*Opcional
| Modelo | TND42S|TND65S | |
|---|---|---|
| Mando numérico | Fanuc 0i-TD | |
| Husillo principal | ||
| Passaje de barra | mm | 42 | 60 |
| Revolución máxima | rpm | 5.000 | 4.000 |
| Potencia 100% / 25% | kW | 7,5/11 |
| Torque 100% / 25% | Nm | 46,6/91 | 71,6/140 |
| Pinzas DIN 6343 | standard | |
| Outros sistemas de fijación | opcional | |
| Eje C | ||
| Revolución máxima | rpm | 100 |
| Resolución | graus | 1E-3 |
| Contra husillo | ||
| Revolución máxima | rpm | 5,000 |
| Potencia 100% / 25% | kW | 2,2/5,5 |
| Torque 100% / 25% | Nm | 14/36 |
| Diâmetro de passaje | mm | 30 |
| Diâmetro máx. pinzas DIN 6343 | mm | 42 |
| Diâmetro de fijación con plato Ø 85 * | mm | 65 |
| Eje C | ||
| Revolución máxima | rpm | 100 |
| Resolución | graus | 1E-3 |
| Avance rápido | ||
| Carro Torreta superior (X1 / Z1) | m/min | 18/30 |
| Contra-husillo (X2 / Z2) | m/min | 18/30 |
| Cursos de los ejes | ||
| X1 / Z1 | mm | 105/260 |
| X2 / Z2 | mm | 165/230 |
| Torreta superior (X1/Z1) | ||
| Número de herramientas fijas / accionadas * | 12 | |
| Vástago de los porta herramientas | VDI25 | |
| Tiempo de giro entre 2 estaciones | seg | 0.4 |
| Tiempo de giro 180º | seg | 0.9 |
| Revolución máxima Herramienta accionada * | rpm | 5,000 |
| Potencia de la herramienta accionada * 100% / 25% | kW | 0,9/2,2 |
| Torreta inferior | ||
| Número de herramientas fijas / accionadas * | 8 | |
| Vástago de los porta herramientas | VDI 25 | |
| Tiempo de giro entre 2 estaciones | seg | 0.4 |
| Tiempo de giro 180º | seg | 0.9 |
| Revolución máxima Herramienta accionada * | rpm | 5,000 |
| Potencia de la herramienta accionada * 100% / 25% | kW | 1,0/1,4 |
| Canalon de piezas | ||
| Diâmetro máximo de las piezas | mm | 65 |
| Largo máximo de las piezas | mm | 100 |
| Sistema de refrigeración | ||
| Pressão del líquido refrigerante | bar | 6/20 * |
| Capacidad del tanque | l | 200 |
| Dimensiones | ||
| Peso aproximado | kg | 4,100 |
