TBC NEXT

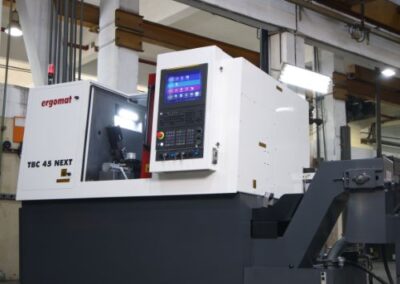

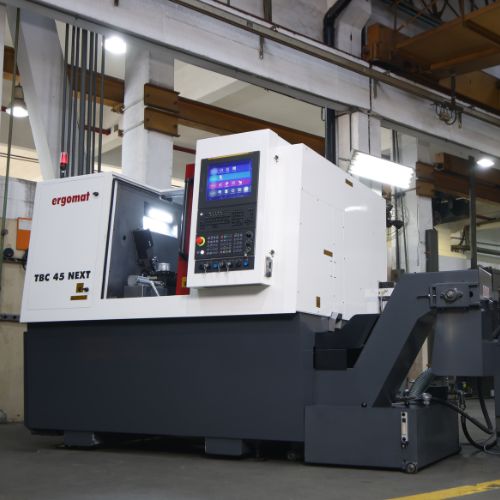

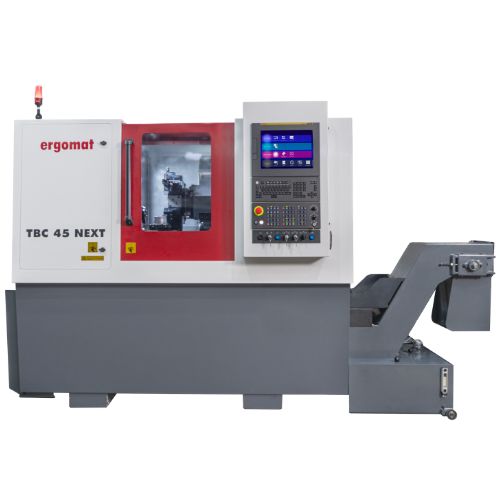

Centro de Torneamento Ergomat con dos torretas, Sub-Husillo y eje-Y
Representando a la familia de centros de torneado de ERGOMAT, el TBC 45/65 NEXT ofrece posibilidades de mecanizado ilimitadas y con altísima productividad.

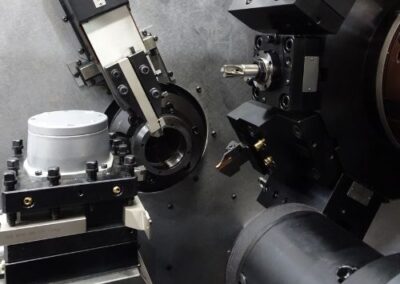

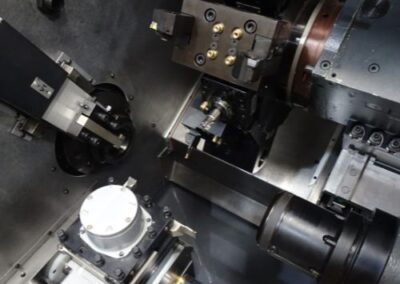

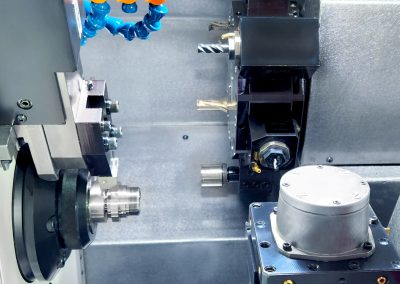

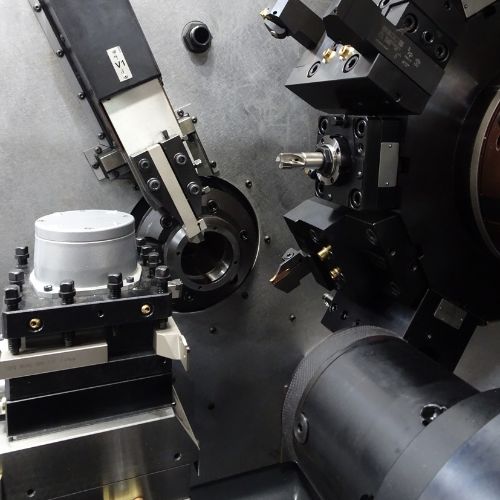

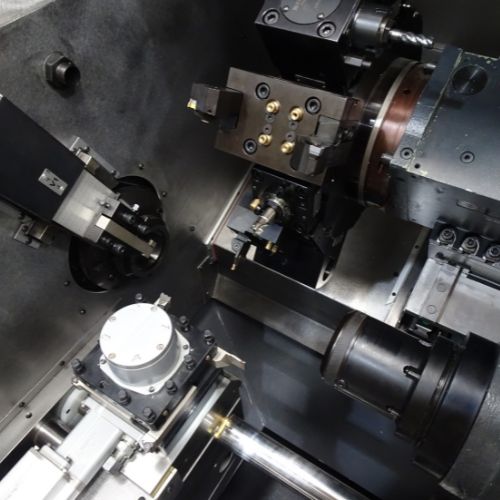

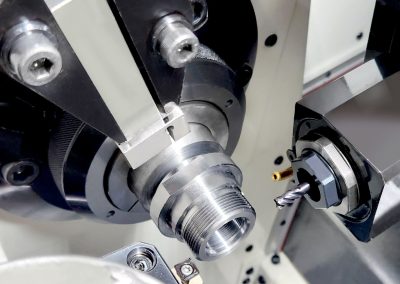

El TBC NEXT ofrece hasta 3 ejes simultáneos, revólver de 12 posiciones con herramientas motorizadas, montado en un carro transversal y un potente carro porta herramientas para perfilar o cortar. Además, un revólver auxiliar de 4 posiciones, para herramientas de 16×16, montado en el eje X1/Z1, hace que la máquina sea aún más productiva.
En resumen: alta productividad, robustez, eje Y, segundas operaciones/mecanizados secundarios, facilidad de programación y operación, además de la ya consagrada fiabilidad de los tornos ERGOMAT. Todo esto en una sola máquina.
| Modelo | TBC NEXT | ||
|---|---|---|---|
| Versión | 45 | 65 | |
| Mando y Motorización | FANUC | 0i TF-Plus 15″ Touch Screen | |
| Husillo principal | |||
| Potencia 100% / 25% | kW (HP) | 7,5 / 11 ( 10/ 15 ) | |
| Torque | Nm | 61.3 | 95.4 |
| Revolución máxima | rpm | 5000 | 4000 |
| Ø de paso de barras | mm | 45 | 65 |
| Fijación por pinça (standard) | DIN6343 | 173E (A42) | 185E (A60) |
| Fijación por placa (opcional) | mm/pol | 135 / 5 | |
| Eje (C1) | |||
| Revolución máxima | rpm | 300 | |
| Unidad de programación | graus | 0.001 | |
| Carro Vertical (V1) | |||
| Desplaze V1 | mm | 50 | |
| Velocidad de desplazamiento | m/min | 15 | |
| Fuerza de avance | N | 2260 | |
| Vástago de las herramientas | mm | o 16x16 | |
| Carro cruzado X1/Z1 | |||
| Desplaze en X/Z | mm | 210 / 77 | |
| Velocidad de desplazamiento X / Z | m/min | 15 / 15 | |
| Número de herramientas | max. | 4 | |
| Vástago de las herramientas | mm | o 16x16 | |
| Fuerza de avance X/Z | N | 4520 | |
| Carro Torreta X2/Y2/Z2 | |||
| Desplaze en X / Y / Z | mm | 336 / +-40 / 186 | |
| Velocidad de desplaze X / Y / Z | m/min | 20 / 20 / 30 | |
| Fuerza de avance X/ Y / Z | N | 4520 | |
| Número de herramientas | max. | 12 | |
| Interface de herramientas | BMT55 | ||
| Potencia de las herramientas | kW (HP) | 2,7 (3,6) | |
| Torque das herramientas 100%/-25% | Nm | Dec-36 | |
| Revolución herramientas 100%/-25% | rpm | 3000 / 4000 | |
| Sub Husillo | |||
| Potencia 100% / 25% | kW (HP) | 3,7 / 5,5 ( 5 / 7,5 ) | |
| Torque 100% / 25% | Nm | 52/80 | |
| Desplaze en Z | mm | 340 | |
| Velocidad en Z | m/min | 20 | |
| Revolución máxima | rpm | 5000 | 4000 |
| Fijación por pinça (standard) | DIN6343 | 173E (A42) | 185E (A60) |
| Fijación por plato (opcional)* | mm/pol | 135 / 5 | |
| Sistema de refrigeración | |||
| Volumen del tanque | L (gal) | 180 (47) | |
| Presión standard / opcional* | bar (PSI) | 6 (87) / 20 (290) | |
| Potencia Instalada / Ø consumo | kVA | 40,6 / 15 | |
| Peso líquido aproximado | kg | 4500 | |
| ** Datos técnicos sujetos a cambios** | |||
