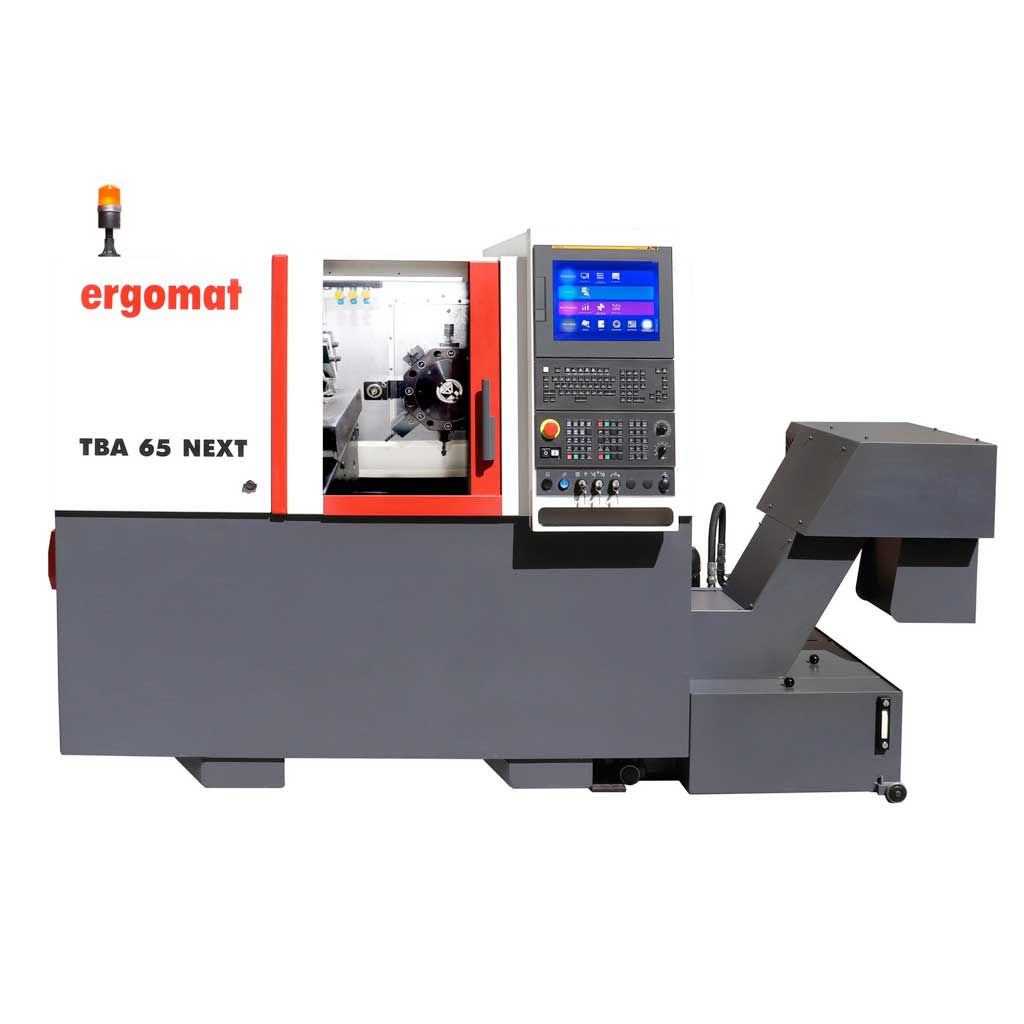

TBA NEXT
Torno automático CNC de carros múltiplos
Representando a quinta geração da família de tornos de carros múltiplos da ERGOMAT, o TBA 45/65 NEXT traz a fusão ideal entre uma máquina CNC clássica e um torno de carros múltiplos de altíssima produtividade.
El TBA NEXT ofrece una torreta de 6 ejes y 8 posiciones con herramientas accionadas, montadas en un carro transversal y un potente carro de herramientas para formar o cortar. Además, una torreta auxiliar de 4 posiciones, para herramientas 16×16, montada en el eje X1/Z1 hace que la máquina sea aún más productiva.
Resumindo: alta produtividade, robustez, facilidade de programação e operação, além da já consagrada confiabilidade dos tornos ERGOMAT. Tudo isso em uma só máquina.
TBA NEXT Surpreendente!!
| Modelo | TBA NEXT | |
|---|---|---|
| Pasaje del Husillo | mm | 45 | 65 |
| Accionamiento principal | ||
| revolución máxima del husillo Ø 45mm | 65mm | rpm | 5000 | 4000 |
| potencia 100% (contínua) | kW / CV | 7,5 / 10 |
| potencia 25% (intermitente) | kW / CV | 11,0 / 15,0 |
| torque constante passaje 45 | 65 mm | Nm | 46,6 | 71,6 |
| Avanzo rápido | ||
| carro cruzado (X1/Z1) | m/min | 15 / 15 |
| carro revólver (X2/Z2) | m/min | 18 / 30 |
| carro vertical (V1) | m/min | 15 |
| Fuerza de avance | ||
| ejes X1/Z1 | N | 2260 / 2260 |
| ejes X2/Z2 | N | 2260 / 2260 |
| eje V1 | N | 2260 |
| Curso | ||
| ejes X1/Z1 | mm | 50 / 100 |
| ejes X2/Z2 | mm | 125 / 300 |
| ejes vertical V1 | mm | 50 |
| Torreta (X2/Z2) | ||
| posiciones | 8 | |
| sección transversal de herramientas | 16 x 16 | |
| Vástago de los porta herrameintas | VDI 25 | |
| Herramientas accionadas | ||
| potencia 100% (contínua) | kW / CV | 2,7 / 3,7 |
| torque 100% | Nm | 12 |
| revolución max. | rpm | 4000 |
| Eje C | ||
| revolución máxima | rpm | 300 |
| unidad de programación | graus | 1E-3 |
| Carro cruzado horizontal (X1/Z1) | ||
| sección transversal de herramientas | 16 x 16 | |
| Mando numérico | ||
| Fanuc | 0i TF – Plus | |
| monitor | 15″ Touch Screen | |
| Medidas y pesos | ||
| peso | kg | 3200 |
| *Datos sujetos a alteración |
