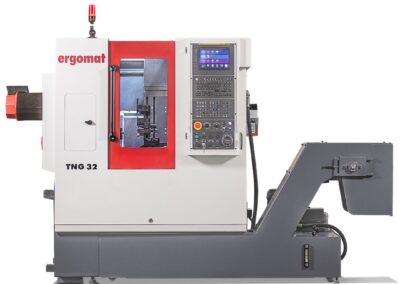

TNG32
Torno automático CNC de Rack tipo “Gang”
- Construcción compacta con bancada inclinada a 60° ofrece una gran comodidad operativa, así como una eficiente evacuación de virutas y un flujo de refrigerante
- Carro cruzado que se desliza sobre guías lineales de alta precisión

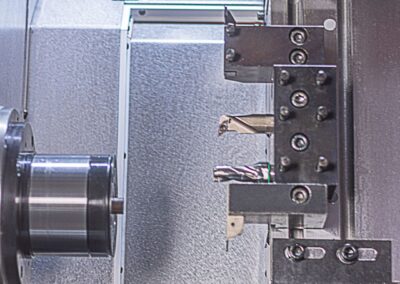

- Rack con portaherramientas, tipo gang, hasta 7 posiciones
- Portaherramientas de cambio rápido de 3 posiciones – vástago Ø 20 mm
- Mecanizado desde barras hasta Ø 32mm
- Fijación mecánica con gatillos
- Gran ahorro de espacio
- Accesorios Opcionales:
- Transportador de virutas
- Refrigeración por las herramientas
- 20 bar de pressión
- Porta-herramientas diversos

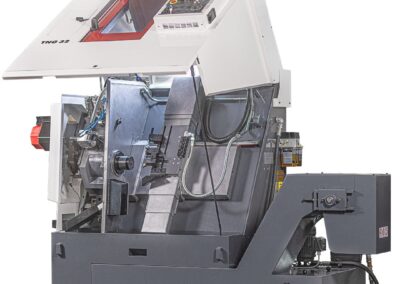

- Capucha basculante para total acceso a la area de trabajo
| Datos Tecnicos TNG-32 | ||
|---|---|---|
| Mando | ||
| Fanuc | FANUC 0i-TF Plus Touch Screen 10,4" | |
| Husillo principal | ||
| Ø da pasaje de barras | mm | 32 |
| Revolución máxima | RPM | 5000 |
| Pinza DIN6343 | 171-E | A36 |
| Pinza DIN6343 | 161-E | A25 |
| Rack tipo Gang | ||
| Velocidad de deslocamiento X | m/min | 20 |
| Velocidad de deslocamiento Z | m/min | 30 |
| Número de herramientas | max. | 7 |
| Vástago de las herramientas redondas | mm | 20 |
| Haste de las ferramentas quadradas | mm | 12 x 12 |
| Sistema de refrigeración | ||
| Pressão del sistema (standard) | bar | 6 |
| Pressão del sistema (opcional) | bar | 20 |
| Capacidad del Tanque | l | 135 |
| Potencia | ||
| Potencia | kW | 5,5 / 7,5 |
| Potencia | HP | 7,5 / 10 |
| Torque | Nm | 42 / 56 |
| Potencia Instalada | kVA | 21,3 |
