TND200

 …

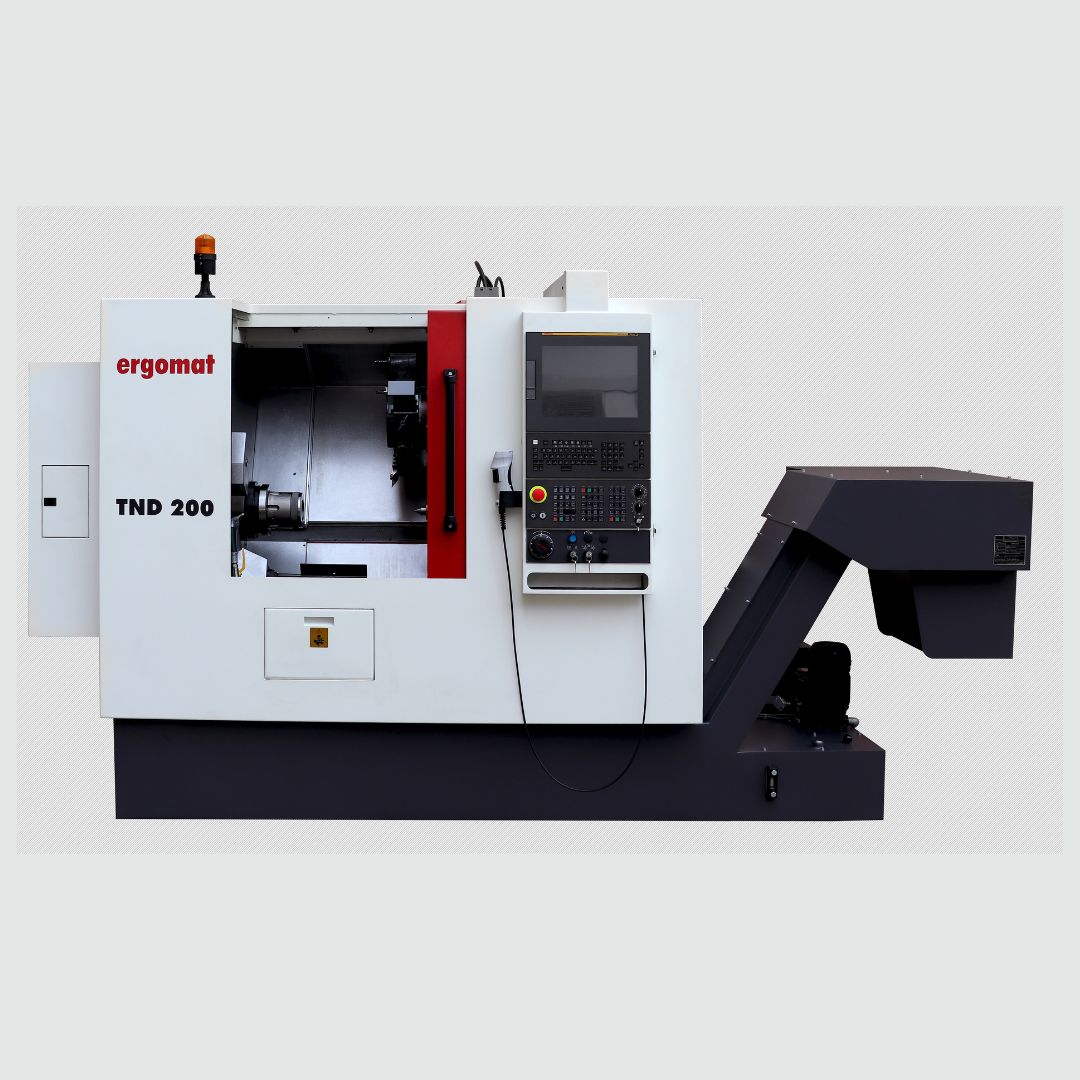

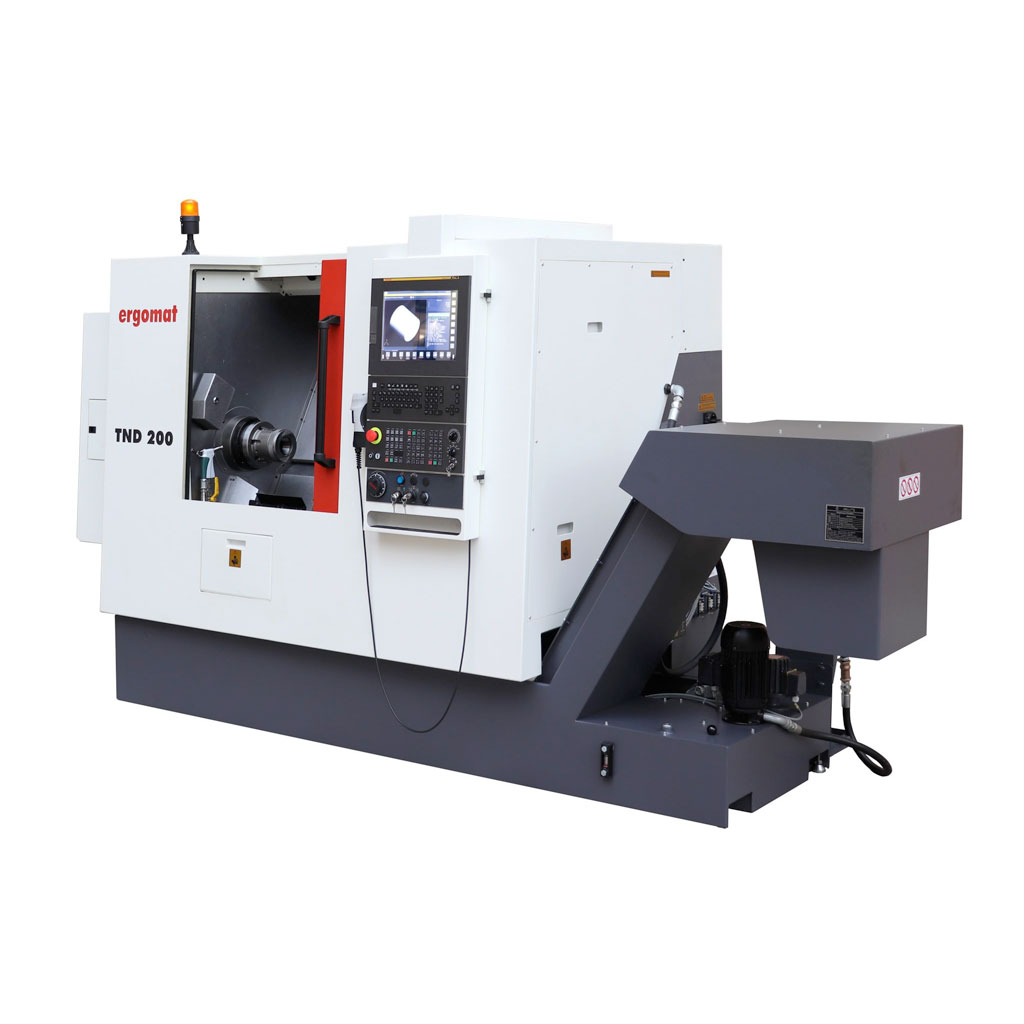

Torno automático universal CNC Modelo TND200

  • Barramento inclinado a 60°
  • Carro transversal y deslizamento del contrapunto sobre guías lineares de alta precisión
  • Eje C

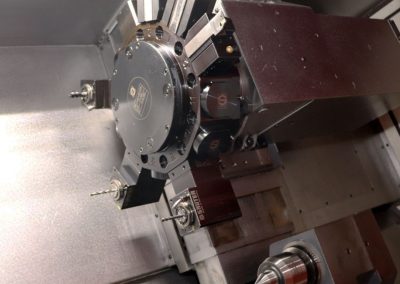

  • Torreta servoaccionada, con tambor portaherramientas de 12 posiciones, para sujeción directa de herramientas
  • Herramientas accionadas (VDI30)*
  • Contrapunto hidráulico programable*
  • Sistema de pre-set de herramentas de corte por dispositivo óptico con cálculo automático de las herramentas*
  • Sistema de refrigeración de alta presión de 20 bar*
  • Husillos a bolas de recirculación y guías lineales de alta precisión: el accionamiento se realiza mediante servomotores que actúan sobre husillos a bolas
  • Transportador de virutas extraíble integrado en el depósito de refrigerante
  • Juego de portapinzas de cambio rápido*
  • stop de material de profundidad
  • Dispositivo de separación de piezas con cajón basculante que permite la extracción de piezas sin parar la máquina*
  • placas de fijación
  • Interfaces para aplicação de magazines de barras*
  • Máquina compacta por sus dimensiones exteriores, que ofrece un gran ahorro de espacio, pero con un generoso campo de trabajo

* Opcional

ModeloUMTND200/51TND200/65
Mando NumericoFanuc 0i-TF PlusFanuc 0i-TF Plus

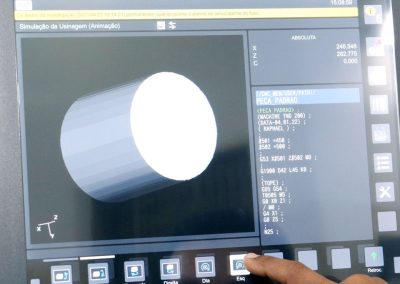

PantalaTouch Screen 15"Touch Screen 15"
Area de trabajo
Diâmetro del volteo sobre el barramientomm500500
Diâmetro del volteo sobre el carro cruzadomm270270
Diâmetro mecanizable con herramienta standardmm270270

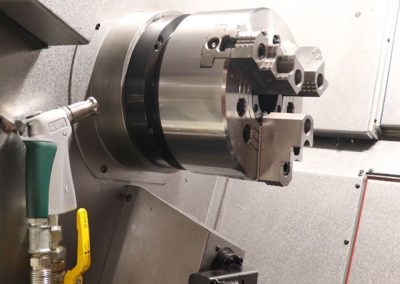

Diâmetro del plato de mordazasmm210210/250*
Curso transversal libre – Xmm160160
Curso longitudinal libre – Zmm455400
Husillo principal
Diâmetro del nariz del arbolmm170170
Diâmetro de pasaje para barrasmm5165
Accionamiento principal
Revolución máximarpm50004000
Potencia 100% / 25%kW11/1511/15
Torque 100% / 25%Nm71/13071/130
Accionamiento de los ejes
Avanzo rápido – ejes X/Zm/min3030
Torreta
Nº de estaciones porta-herramientas1212
Sección de la herramienta externamm20/2020/20
Diâmetro de la haste de la herramienta internamm3232
Sistema de fijación de las herramientasDireto / VDI30*Direto / VDI30*
Eje C
Resolucióngraus0,089º0,089°
Heramientas accionadas
Nº de herramientas accionadas1212
Diâmetro del vástago de la herramientamm1616
PotenciakW2.72.7
TorqueNm1212
Revolución máximarpm40004000
Contra-punta hidráulica programáble
AsientoCone Morse 4Cone Morse 4
Sistema de refrigeración
Pression del líquido refrigerantebar6/20*6/20*
Capacidad del tanquel200200
Dimensiones
Pesokg30003000
